Pourquoi les goujons en carbone deviennent-ils la solution de fixation préférée pour les applications à très haute température

Goujons en carbonesont conçus pour les applications de fixation où les fixations conventionnelles en métal ou en graphite luttent contre la chaleur extrême, les cycles thermiques et le contrôle de la contamination.JUIN TENGfabrique des goujons en composite carbone-carbone pour les fours photovoltaïques, les équipements semi-conducteurs, les systèmes de traitement thermique sous vide et d'autres applications exigeantes de champ thermique, offrant un usinage de précision, des dimensions personnalisées et des performances stables dans des environnements inertes jusqu'à 2 200 °C.

Lorsque l'équipement à haute température fonctionne sous vide ou sous gaz inerte, le système de fixation peut influencer directement la stabilité du champ thermique, l'alignement des composants, la fréquence de maintenance et la fiabilité de la production. Les crampons composites carbone-carbone combinent une matrice de carbone légère avec un renfort continu en fibre de carbone, offrant une alternative utile aux fixations métalliques conventionnelles.

Les goujons en carbone JUN TENG sont fabriqués par tissage de préformes en fibre de carbone 3D, imprégnation et carbonisation répétées, graphitisation à haute température et usinage CNC de précision. Disponibles dans des diamètres de filetage M3-M30 et des longueurs de 10 à 600 mm, ils peuvent être fournis en configurations à filetage complet, à filetage partiel, étagées et autres configurations personnalisées.

Table des matières

1. Que sont les crampons en carbone ?
2. Pourquoi sont-ils adaptés aux applications à haute température ?
3. À quelles performances techniques les acheteurs peuvent-ils s’attendre ?
4. Quels sont les principaux avantages ?
5. Où sont utilisés les crampons en carbone ?
6. Comment sont fabriqués les crampons en carbone ?
7. Comment choisir le bon goujon ?
8. Comment doivent-ils être installés et entretenus ?
9. Foire aux questions
10. Conclusion

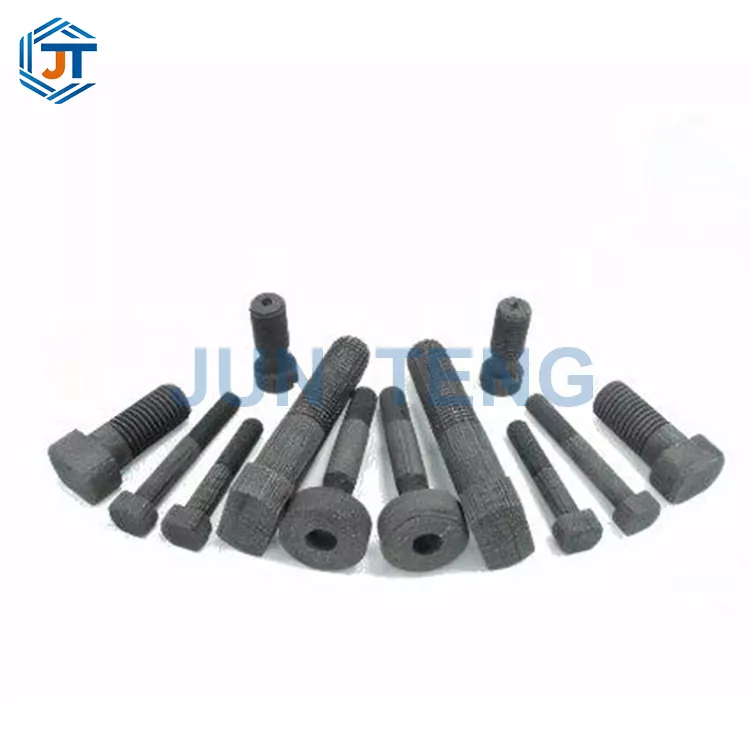

Que sont les crampons en carbone ?

Les goujons en carbone sont des composants de fixation à tige longue fabriqués à partir d'un matériau composite carbone-carbone, communément appelé composite C/C. Au lieu de recourir à l'acier conventionnel, à l'acier inoxydable ou au molybdène, ces fixations utilisent une matrice de carbone renforcée de fibres de carbone pour obtenir une combinaison de faible poids, de stabilité thermique et de performances à haute température.

Leur structure les rend particulièrement utiles pour les équipements dans lesquels une contamination métallique, un décalage de dilatation thermique ou une déformation des fixations pourraient affecter la qualité de la production. Un filetage usiné avec précision permet au goujon de connecter en toute sécurité de gros composants en graphite ou à base de carbone lorsqu'il est associé à des écrous et des rondelles compatibles.

Pour les acheteurs évaluant les crampons Carbon Carbon de JUN TENG, la considération clé n’est pas simplement la résistance maximale à la température. L'intégrité du filetage, la précision dimensionnelle, la dilatation thermique, la pureté des matériaux, la résistance aux chocs thermiques et la compatibilité avec le champ thermique environnant sont tout aussi importantes.

Pourquoi sont-ils adaptés aux applications à haute température ?

Les fixations utilisées à l’intérieur des équipements de traitement thermique subissent un chauffage et un refroidissement répétés, des charges mécaniques et une exposition au vide ou à des gaz inertes. Les matériaux conventionnels peuvent se ramollir, fluer, s'oxyder ou introduire des impuretés indésirables à mesure que les températures augmentent.

Les crampons en composite carbone-carbone répondent à plusieurs de ces défis. JUN TENG spécifie une température de fonctionnement maximale d'environ 2 200 °C dans des environnements inertes, tandis que le coefficient de dilatation thermique du matériau est étroitement aligné sur celui du graphite et d'autres composants de champ thermique à base de carbone.

Cette compatibilité permet de réduire les changements dimensionnels lors du chauffage et du refroidissement. Le maintien d'un engagement de filetage relativement stable peut également contribuer à minimiser le desserrage et le déplacement des composants connectés lors de cycles thermiques répétés.

À quelles performances techniques les acheteurs peuvent-ils s’attendre ?

La sélection des matériaux doit être basée sur des performances mesurables plutôt que sur des allégations de température uniquement. La comparaison suivante met en évidence plusieurs caractéristiques techniques fournies pour les goujons carbone JUN TENG Carbon.

Les performances réelles dépendent de l'atmosphère de fonctionnement, du profil de température, de la charge mécanique, de la géométrie, de l'état de la surface et des pratiques d'installation. Par conséquent, l’évaluation technique doit toujours prendre en compte l’environnement opérationnel complet.

Quels sont les principaux avantages ?

1. Excellente stabilité à haute température

La construction composite carbone-carbone peut maintenir les performances de fixation à des températures où de nombreuses fixations conventionnelles commencent à fluer ou à se ramollir. Cela rend les goujons C/C particulièrement adaptés aux équipements sous vide à haute température et sous atmosphère inerte.

2. Faible dilatation thermique

Le coefficient de dilatation thermique relativement faible permet aux goujons en carbone de fonctionner efficacement avec les composants en graphite et carbone-carbone. Une expansion différentielle réduite peut aider à maintenir l’engagement du filetage et le positionnement des composants pendant le cycle thermique.

3. Pureté matérielle élevée

Pour la fabrication de produits photovoltaïques et de semi-conducteurs, le contrôle de la contamination est essentiel. Une solution de fixation à base de carbone de haute pureté peut réduire les problèmes associés à la précipitation de métaux lourds provenant des fixations métalliques dans des environnements à haute température.

4. Construction légère

Avec une densité rapportée de 1,64 à 1,73 g/cm³, les crampons en composite carbone-carbone sont nettement plus légers que le molybdène et de nombreuses alternatives métalliques conventionnelles. Un poids inférieur des composants peut être utile lors de la conception de grands assemblages à champ thermique.

5. Personnalisation flexible

• Options de diamètre de filetage M3-M30
• Plage de longueurs standard de 10 à 600 mm
• Configurations à thread complet et à thread partiel
• Conceptions étagées et étendues
• Dimensions personnalisées basées sur des dessins techniques
• Revêtement anti-oxydation SiC en option pour des applications adaptées

Où sont utilisés les crampons en carbone ?

La combinaison de stabilité thermique, de faible expansion, de faible densité et de composition de haute pureté rend les goujons en carbone adaptés à plusieurs applications industrielles.

• Fabrication photovoltaïque :Utilisé pour connecter des supports en graphite, des plaques d'isolation, des structures de champ thermique et d'autres composants à l'intérieur des fours à croissance cristalline et à lingots.
• Équipement semi-conducteur :Convient à la fixation de composants en graphite à l'intérieur de systèmes CVD, de fours à diffusion sous vide et d'équipements de recuit de haute pureté.
• Traitement thermique sous vide :Utilisé dans les fours de frittage, de carbonisation et de graphitisation où les fixations métalliques conventionnelles peuvent subir une déformation thermique.
• Recherche aérospatiale :Applicable aux équipements de test à haute température, aux systèmes de simulation thermique et aux accessoires de laboratoire spécialisés.

Dans les assemblages exigeants en matière de champ thermique, les goujons carbone-carbone sont souvent utilisés avec des rondelles carbone-carbone et des écrous carbone-carbone compatibles pour créer un système de fixation complet à haute température.

Comment sont fabriqués les crampons en carbone ?

Le processus de fabrication affecte directement les propriétés mécaniques et thermiques d'une fixation C/C. JUN TENG utilise un itinéraire de production intégré conçu pour contrôler le matériau depuis la préparation des préformes jusqu'à l'usinage final.

1. Tissage de préformes 3D :La fibre de carbone continue est tissée dans une préforme tridimensionnelle pour établir la continuité de la fibre.
2. Imprégnation:L'imprégnation répétée sous vide et haute pression permet de combler les pores internes et d'améliorer la densité de la préforme.
3. Carbonisation:Un chauffage contrôlé convertit la matrice en une structure carbonée.
4. Graphitisation à haute température :Un traitement à des températures allant jusqu'à environ 2800°C permet de purifier et de stabiliser le matériau.
5. Usinage CNC de précision :Un équipement CNC à cinq axes et des outils diamantés dédiés sont utilisés pour former des profils de filetage précis.
6. Inspection et finition :Les goujons finis sont soumis à une inspection dimensionnelle et esthétique, avec un revêtement SiC en option lorsque l'application l'exige.

Ce processus intégré permet un meilleur contrôle de la cohérence des matériaux, de la précision des filetages et de la traçabilité entre les lots de production.

Comment choisir le bon goujon ?

Choisir le bon goujon en carbone nécessite plus que la sélection d'un diamètre de filetage. Les acheteurs doivent évaluer l’état de fonctionnement complet avant de passer une commande.

• Température de fonctionnement :Confirmez la température maximale continue et maximale.
• Atmosphère:Déterminez si l’application utilise le vide, l’azote, l’argon ou un autre environnement contrôlé.
• Spécification du fil :Sélectionnez le diamètre, le pas et la configuration de filetage corrects.
• Longueur hors tout :Tenez compte de l'épaisseur des composants, de la profondeur d'engagement, des rondelles, des écrous et du jeu requis.
• Cyclisme thermique :Évaluez la fréquence à laquelle l’équipement se déplace entre des températures basses et élevées.
• Exigences de pureté :Les applications des semi-conducteurs et photovoltaïques peuvent nécessiter un contrôle strict des cendres et des impuretés métalliques.
• Protection contre l'oxydation :Pour les applications appropriées à haute température impliquant de l'oxygène, discutez des exigences en matière de revêtement SiC avec le fabricant.

Comment doivent-ils être installés et entretenus ?

Bien que les matériaux composites carbone-carbone offrent d'excellentes propriétés à haute température, ils doivent être manipulés avec précaution car le matériau peut être fragile par rapport aux métaux ductiles.

1. Nettoyez les filetages et éliminez la poussière ou les particules étrangères avant l'installation.
2. Utilisez un lubrifiant au graphite de haute pureté approprié lorsque cela est recommandé pour l'application.
3. Appliquez le couple progressivement et uniformément avec une clé dynamométrique appropriée.
4. Évitez les outils à percussion pneumatiques qui peuvent créer une charge localisée excessive.
5. Pour plusieurs points de fixation, serrez les composants symétriquement pour répartir la charge.
6. Stockez les goujons inutilisés dans un environnement sec et aéré.
7. Inspectez les filetages avant de les réutiliser, en particulier après des assemblages et démontages répétés.

Les composants carbone-carbone non revêtus sont généralement destinés à des environnements inertes ou sous vide contrôlés. Pour les conditions de température élevée contenant de l'oxygène, la protection contre l'oxydation spécifique à l'application doit être évaluée avec le fournisseur.

Foire aux questions sur les goujons en carbone

Q1 : Quelle est la différence entre les crampons en carbone et les crampons en graphite ?

Les crampons carbone-carbone utilisent une structure composite renforcée de fibres de carbone, tandis que les crampons en graphite conventionnels sont généralement fabriqués à partir de graphite en vrac. La structure renforcée peut offrir une résistance, une résistance aux chocs thermiques et une durabilité améliorées pour les applications de fixation exigeantes.

Q2 : Quelles tailles les goujons en carbone JUN TENG peuvent-ils fournir ?

JUIN TENG propose des diamètres de filetage de M3 à M30 et des longueurs de 10 mm à 600 mm, avec des configurations à filetage complet, à filetage partiel, étagées et personnalisées disponibles en fonction des exigences de l'application.

Q3 : Les goujons en carbone peuvent-ils être personnalisés ?

Oui. Des dimensions personnalisées, des configurations de filetage, des longueurs, des conceptions étagées et d'autres géométries spéciales peuvent être fabriquées selon les dessins techniques et les exigences de l'application.

Q4 : Ces goujons peuvent-ils être utilisés avec des écrous et des rondelles d'autres fournisseurs ?

Un achat séparé est possible, mais l'utilisation d'écrous et de rondelles carbone-carbone compatibles avec des tolérances de filetage coordonnées peut améliorer la compatibilité de l'assemblage et la stabilité globale de la fixation.

Q5 : Les goujons en carbone peuvent-ils être utilisés dans l'air à des températures élevées ?

Les goujons C/C non revêtus sont principalement destinés au vide et aux environnements inertes. Si l'application implique des conditions d'oxydation à haute température, un revêtement anti-oxydant et une stratégie de fonctionnement appropriés doivent être évalués avec le fabricant.

Conclusion

À mesure que les équipements de traitement thermique deviennent de plus en plus exigeants, les composants de fixation doivent fournir plus qu'une simple connexion mécanique.Goujons en carboneoffrent une combinaison de stabilité à haute température, de faible dilatation thermique, de construction légère, de haute pureté, de résistance aux chocs thermiques et de personnalisation flexible qui les rend particulièrement attrayants pour les applications photovoltaïques, les semi-conducteurs, les fours sous vide, le traitement thermique et les applications avancées de laboratoire.

Avec un processus de fabrication intégré, un usinage CNC de précision, des spécifications personnalisées et des écrous et rondelles C/C pris en charge, JUN TENG peut fournir des solutions de fixation complètes pour les assemblages exigeants à champ thermique. Si vous sélectionnez des fixations haute température pour un nouveau système ou remplacez des goujons métalliques conventionnels,Contactez-nouspour discuter de votre température, de votre atmosphère, de vos dimensions, des exigences de filetage et de la solution personnalisée Carbon Carbon Stud.
