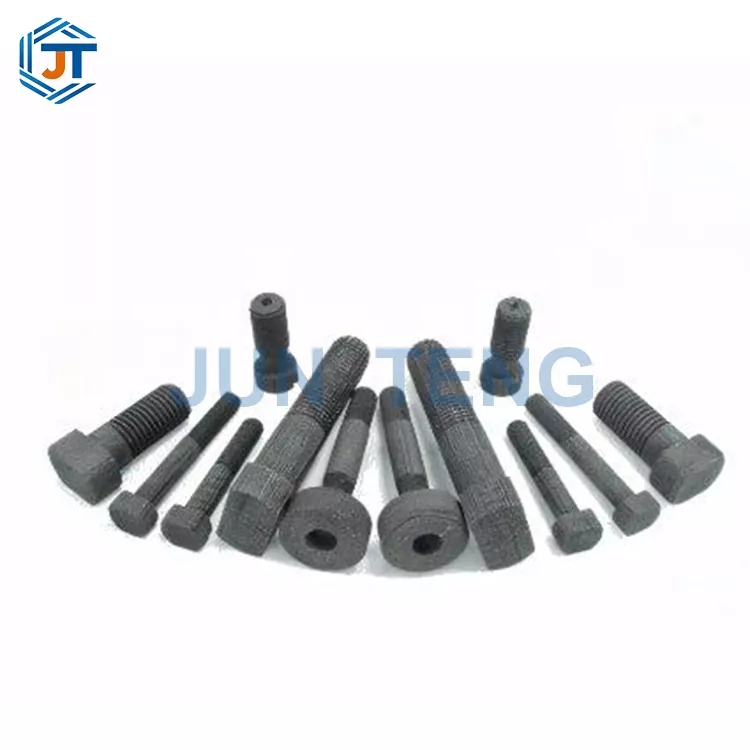

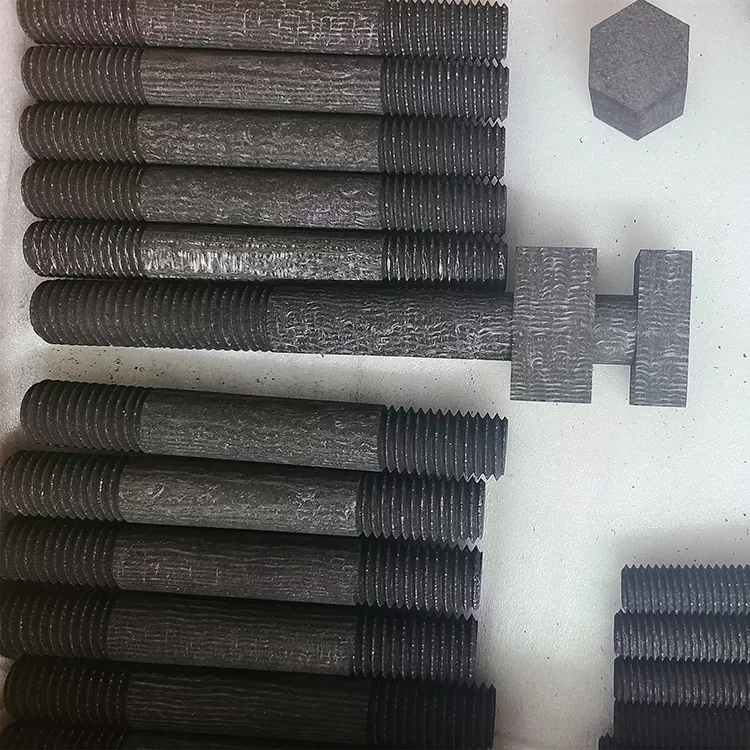

Goujons en carbone

En tant que fabricant de matériaux composites carbone-carbone avec 18 ans d'histoire de production, JUN TENG exploite une chaîne de fabrication interne complète, du tissage de préformes 3D et de la carbonisation par imprégnation à la graphitisation à 2 800 °C et à l'usinage CNC de précision. Notre usine fournit des goujons en carbone comme fixations à noyau long pour les champs thermiques sous vide à haute température, utilisées avec des écrous et des rondelles C/C correspondants pour fixer de gros composants en graphite dans les fours photovoltaïques monocristallins, les chambres CVD à semi-conducteurs et les systèmes de traitement thermique sous vide.

Ce qui distingue les goujons de notre usine des boulons en fibre de carbone à base de résine (se décomposent au-dessus de 200 °C), des boulons en graphite (poudre et fissure sous cycle thermique), des boulons en molybdène (ramollissent au-dessus de 1 650 °C) ou des boulons en acier inoxydable (se dégradent en dessous de 900 °C) est le suivant : nos goujons C/C maintiennent l'intégrité du filetage et la force de serrage à 2 200 °C dans des atmosphères inertes. En tant que fabricant direct, nous contrôlons chaque étape de la production : atteignant une densité de 1,64 à 1,73 g/cm³, une teneur en cendres inférieure à 550 ppm, une dilatation thermique correspondant aux composants en graphite (0,85 à 1,35 × 10⁻⁶/K) et une résistance aux chocs thermiques supérieure à 1 300 cycles sans fissuration : la plus haute pureté et résistance aux chocs thermiques dans notre gamme de produits de fournisseurs.

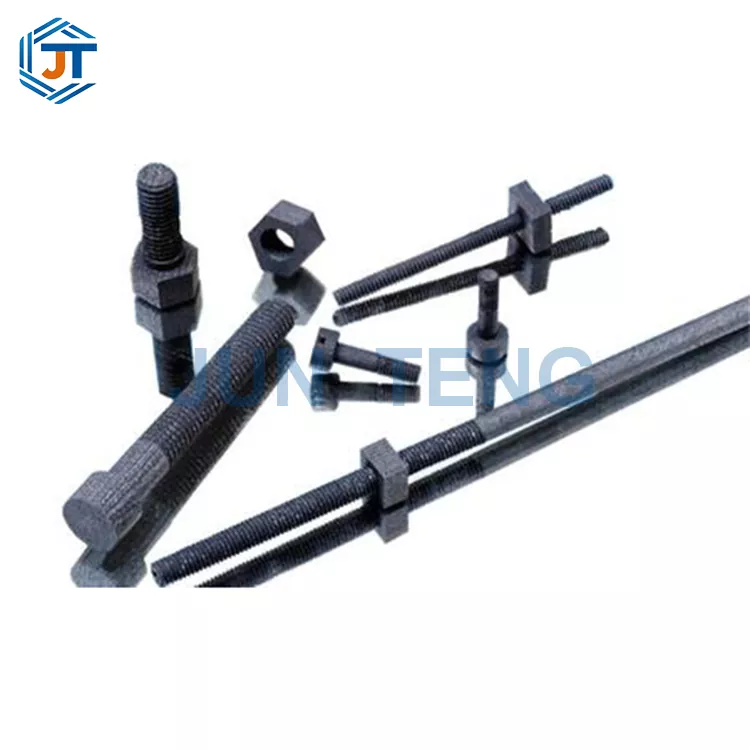

Notre usine fournit les fabricants d’équipements photovoltaïques et semi-conducteurs du monde entier. Nous proposons des tailles standard M3-M30, des longueurs de 10 mm à 600 mm, des configurations à filetage complet ou partiel et des conceptions étagées personnalisées. En tant que fournisseur unique, nous fournissons également des écrous et rondelles C/C assortis pour des ensembles de fixation complets. Chaque lot est testé par des laboratoires tiers accrédités par le CNAS, avec des rapports de tests complets inclus. Approvisionnement direct en usine avec livraison sous 48 heures sur des tailles de stock standard.

Tableau de comparaison des paramètres techniques de base

Principaux avantages et arguments de vente du produit

1. Résistance à haute température sans fluage, force de fixation durable et stable

Il peut être utilisé de manière stable dans un environnement vide/inerte à 2 200 ℃ pendant une longue période, sans problèmes tels que l'allongement, la flexion et le glissement des fils causés par le fluage à haute température comme les boulons métalliques, évitant ainsi les arrêts et les maintenances fréquents dus à une défaillance des fixations et améliorant considérablement l'efficacité de production continue de l'équipement.

2. Faible coefficient de dilatation thermique, forte adaptabilité au champ thermique du graphite

Le coefficient de dilatation thermique est proche de celui de la feuille de graphite et des composants composites carbone-carbone, et il n'y a aucun changement significatif dans le jeu du filetage pendant les processus répétés d'augmentation et de baisse de température, empêchant efficacement le desserrage de l'assemblage et les problèmes de déplacement du champ thermique.

3. Matériau entièrement en carbone de haute pureté, four propre et pur sans pollution

Le produit ne contient aucun composant métallique et il n'y a pas de précipitation d'impuretés volatiles dans les environnements à ultra-haute température. Il ne contaminera pas les tranches de silicium, les tranches de semi-conducteurs et les matériaux isolants de haute pureté, réduisant ainsi considérablement le taux de rebut des lignes de production photovoltaïques et semi-conductrices.

4. Léger et résistant à la chaleur, avec une durée de vie plus longue

Le poids propre ne représente que 1/6 de celui de la vis en molybdène, ce qui réduit efficacement la charge globale sur le champ thermique du four et la structure de levage de l'équipement ; Après des milliers de cycles d'alternance chaud et froid, il ne se fissure pas et ne se couche pas, et sa durée de vie est 3 à 6 fois supérieure à celle des boulons métalliques à haute température.

5. Personnalisation multi-spécifications, revêtement anti-oxydation en option

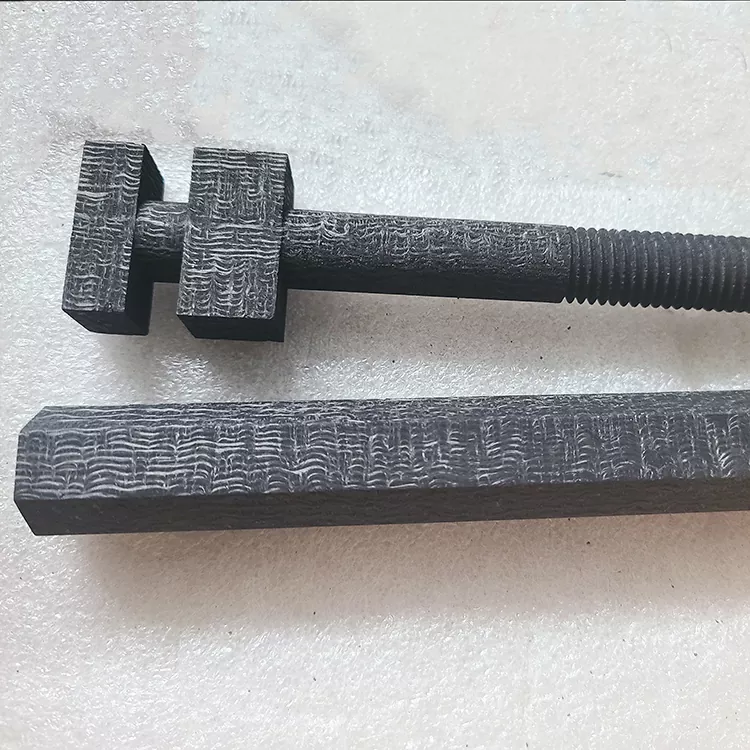

Prend en charge la personnalisation des boulons irréguliers à dents complètes, demi-dents, étagés, allongés et raccourcis ; Dans des conditions aérobies, des revêtements anti-oxydation personnalisés en carbure de silicium peuvent être appliqués pour étendre les scénarios d'utilisation au-delà des fours sous vide. Parfaitement compatible avec les écrous et rondelles en carbone autoproduits de Junteng, permettant d'obtenir un ensemble complet d'assemblage de fixation.

Flux complet du processus de production

Les goujons Carbon Carbon de Junteng adoptent une production indépendante intégrée en boucle fermée, avec 12 nœuds d'inspection de qualité stricts définis tout au long du processus :

1. Sélectionnez une préforme intégrée tridimensionnelle tissée en fibre de carbone continue 12K pour assurer la continuité de la fibre sans délaminage ni fracture ;

2. Plusieurs imprégnations d'asphalte sous vide à haute pression sont utilisées pour remplir les pores internes et améliorer la densité du corps vert ;

3. Traitement de carbonisation segmenté à 1 000 ℃ pour solidifier la structure de la matrice de carbone ;

Purification par graphitisation à ultra haute température de 4,2800 ℃, éliminant les traces de cendres et réduisant les précipitations d'impuretés ;

5. Machine-outil CNC à cinq axes avec outils de coupe diamantés dédiés pour un filetage de précision, avec profil de dent complet et sans bavure et sans bords cassés ;

6. Polissage de surface, inspection grandeur nature et pulvérisation d'un revêtement anti-oxydation SiC selon les besoins ; Les produits finis sont classés et stockés après une réinspection manuelle de l'apparence et de la tolérance.

Scénarios d'application et champ d'utilisation

1. Nouvelle industrie de l'énergie photovoltaïque : connexions fixes longue distance des cadres de support en graphite, des plaques de pression d'isolation et des cadres globaux de champ thermique à l'intérieur des fours monocristallins et des fours à lingots polycristallins ;

2. Équipement de précision pour semi-conducteurs : fixation de gros composants en graphite à l'intérieur de fours de dépôt CVD, de fours de diffusion sous vide et de fours de recuit de haute pureté pour empêcher la contamination métallique des copeaux ;

3. Traitement thermique industriel à haute température : four de frittage sous vide, four de carbonisation, accessoires de four de graphitisation, connecteurs longue distance pour grands moules, remplacement des vis en molybdène à prix élevé pour réduire les coûts des consommables ;

4. Recherche aérospatiale et en laboratoire : accessoires de fixation à long terme pour fours tubulaires à haute température, bancs d'essai de protection thermique et équipements d'essai de simulation thermique sous vide.

Instructions d'utilisation standard

1. Nettoyez la poussière et les débris à l'intérieur des filetages avant l'assemblage, appliquez une fine couche de poudre lubrifiante en graphite de haute pureté pour réduire la perte de friction du filetage ;

2. Utilisez une clé dynamométrique pour verrouiller uniformément, et il est strictement interdit d'utiliser des outils à percussion pneumatiques pour empêcher les fils fragiles en carbone de se briser ;

3. Les vis en carbone non revêtues ne conviennent que pour les environnements inertes tels que le vide, l'azote, l'argon, etc. Le revêtement SiC doit être sélectionné pour les conditions aérobies à haute température ;

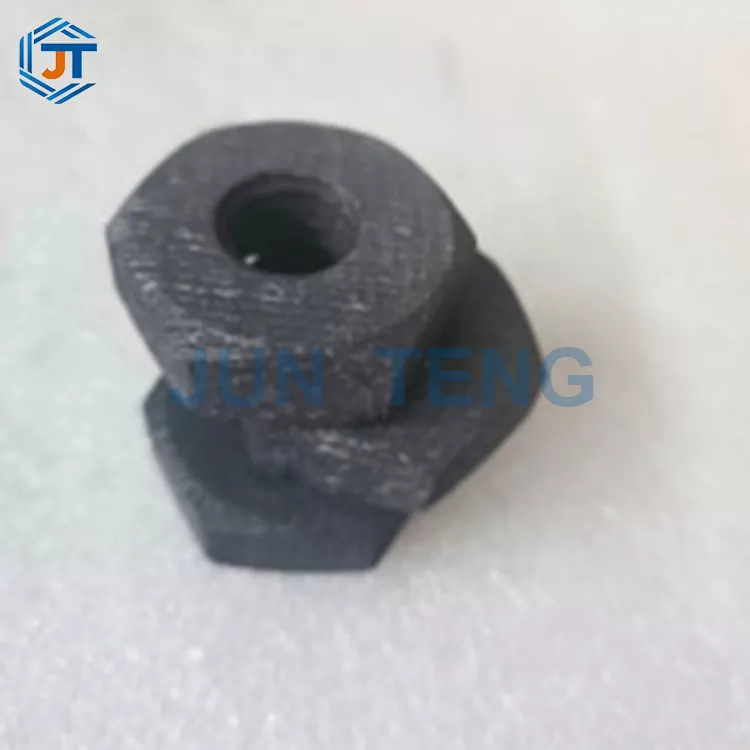

4. Lors de l'assemblage de composants longs en plusieurs points, ils doivent être verrouillés symétriquement par lots pour éviter une force inégale susceptible de provoquer la rupture des boulons ; Associé aux écrous et rondelles en carbone d'origine de Junteng, il maximise la durée de vie de l'ensemble des fixations.

Précautions d'emploi

Les matériaux composites carbone-carbone sont des matériaux fragiles et il est strictement interdit d'être heurtés par des objets lourds, de tomber de hauteur ou d'être rayés par des objets durs ; Les boulons non revêtus ne peuvent pas être utilisés pendant une longue période dans des environnements atmosphériques supérieurs à 800 ℃, car ils continueront à s'oxyder et à s'user ; Évitez les démontages et assemblages fréquents, car des frottements répétés peuvent user le profil du filetage et réduire la précision de la fixation ; Les produits finis sont stockés dans un entrepôt sec et ventilé, et l'absorption d'humidité peut provoquer des fissures lors d'une utilisation à haute température ; Il est interdit de mélanger et d'assembler des boulons métalliques en fer, en molybdène et en tungstène, car des réactions électrochimiques peuvent se produire à des températures élevées et produire des impuretés susceptibles de contaminer le four.

Tableau des principales préoccupations des clients et des solutions ciblées

Qualifications faisant autorité et certification de test

Notre usine détient la certification internationale du système de gestion de la qualité ISO9001 et la certification de normalisation de la production de sécurité d'entreprise ; Carbon Carbon Studs est équipé d'un ensemble complet de rapports de tests CNAS, couvrant les éléments de test de résistance aux températures élevées, de coefficient de dilatation thermique, de teneur en cendres et de résistance aux chocs thermiques.

L'entreprise a désigné des fournisseurs qualifiés pour plusieurs sociétés photovoltaïques et semi-conductrices cotées, et tous les documents de qualification des fournisseurs peuvent être fournis pour vérification par le client. Chaque lot de produits est accompagné d'un formulaire d'inspection de qualité en usine indépendant, et les lots de matières premières et les procédures de traitement peuvent être retracés tout au long du processus pour empêcher le mélange et l'expédition de produits défectueux depuis la racine.

Foire aux questions

Q1 : Quelle est la différence entre les crampons en carbone et les crampons en graphite ordinaires ?

R : La structure interne des vis en graphite est lâche, avec une faible résistance et est sujette à la fracture et à la perte de poudre à haute température, ce qui entraîne une courte durée de vie ; La vis en carbone Junteng est une structure composite renforcée de fibres à haute densité et une bonne résistance. Il ne perd pas de poudre dans les environnements à ultra-haute température et a une durée de vie plus de 5 fois supérieure à celle d'une vis en graphite. Les deux ne sont pas interchangeables.

Q2 : Puis-je acheter des boulons séparément et les utiliser avec des écrous d'autres fabricants ?

R : Prend en charge l'approvisionnement séparé des boulons, mais les écrous et boulons correspondants de Junteng adoptent une conception de tolérance de filetage unifiée, ce qui améliore l'ajustement de l'assemblage et la stabilité globale. Il est recommandé d'acheter l'ensemble.

Q3 : Quelles longueurs et spécifications de filetage peuvent être personnalisées ?

R : Le diamètre du filetage couvre M3-M30, avec une longueur d'une seule pièce de 10 mm à 600 mm. Il prend en charge la personnalisation des formes de transition en demi-dent, en dent complète et en escalier, et convient à divers besoins de rénovation de champ thermique à grande échelle.

Q4 : Quelle est la durée de vie dans des conditions de fonctionnement normales ?

R : Un environnement inerte sous vide stable peut être utilisé pendant 12 à 26 mois ; Les vis à revêtement anti-oxydation SiC peuvent être utilisées pendant 6 à 11 mois dans des environnements aérobies à haute température avec une usure extrêmement faible.

Protection des transactions et service après-vente complet

Garantie de transaction

18 ans d'exploitation directe auprès du fabricant source, prix préférentiels d'usine par lots stables à long terme ; Soutenir la signature des entreprises, l'émission des factures de taxe sur la valeur ajoutée et l'estampillage des qualifications des appels d'offres ; Des tests d'échantillons gratuits sont fournis, et si les performances de l'échantillon ne répondent pas aux normes, un remboursement complet sera émis ; Les commandes à grande échelle peuvent être signées avec des accords formels d'assurance qualité, et si la taille ou les performances ne sont pas qualifiées, elles seront retournées ou remplacées ; Invitez les clients à visiter l’usine pour une inspection sur place ; Les produits en stock standard peuvent être expédiés rapidement sans retarder les lignes de production des clients.

Service après-vente

Les ingénieurs professionnels en matériaux composites à haute température fournissent des plans individuels gratuits de sélection des conditions de travail et fournissent des données techniques sur le couple d'assemblage des boulons, des écrous et des rondelles ; Remplacement gratuit pour les dommages non humains pendant la période de garantie ; Synchronisation en temps réel de l'avancement du traitement des commandes personnalisées ; Consultation gratuite à vie sur les matériaux des champs thermiques à haute température et la technologie de modification des équipements ; Visites de suivi technique régulières chez les clients coopératifs à long terme, synchronisées avec le plan de mise à niveau des nouveaux matériaux composites. Accueillez les nouveaux et anciens clients pour vous renseigner sur les échantillons et les achats coopératifs en gros.
