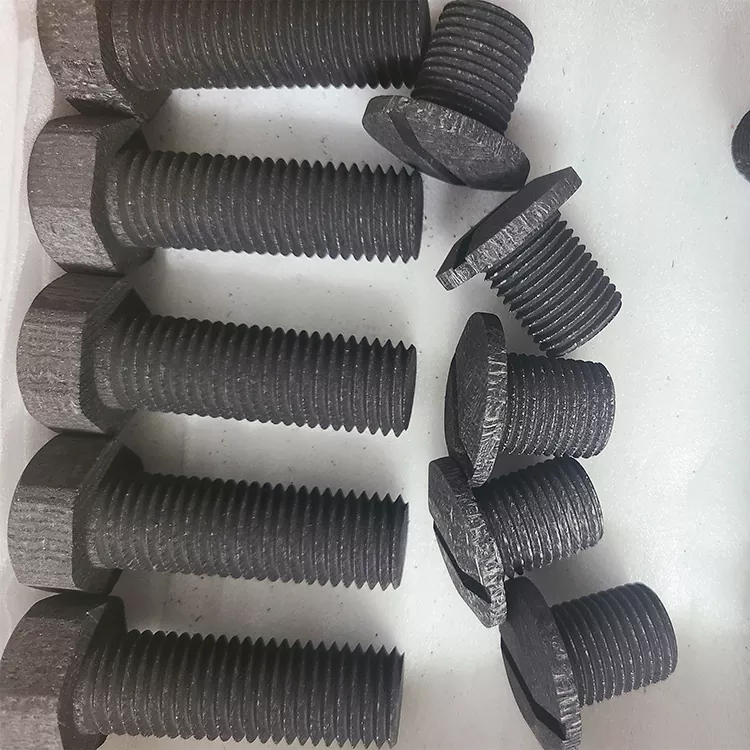

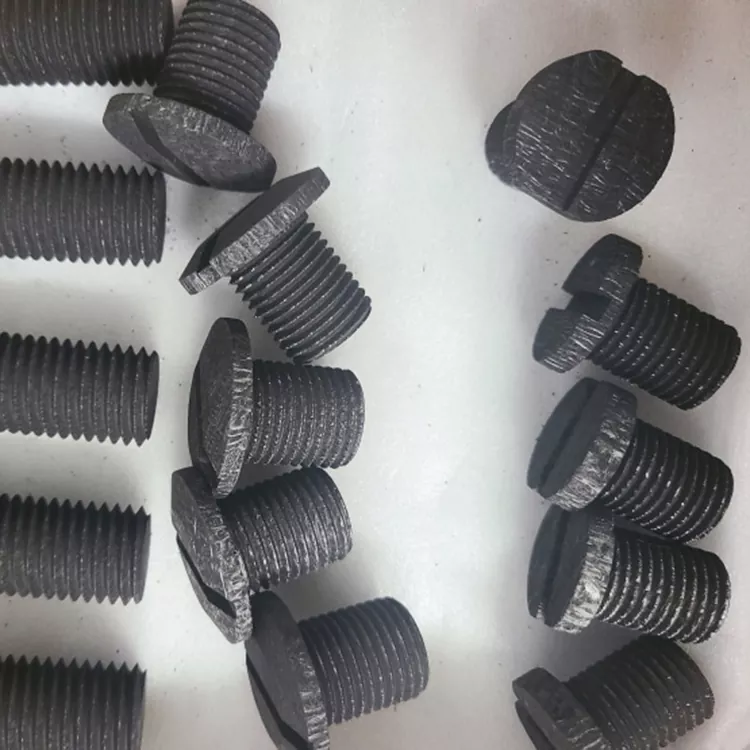

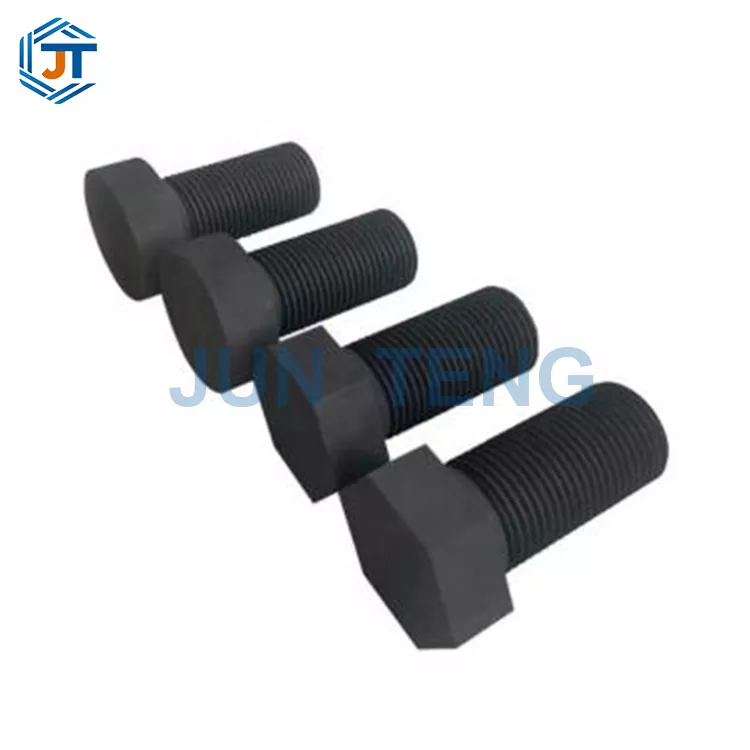

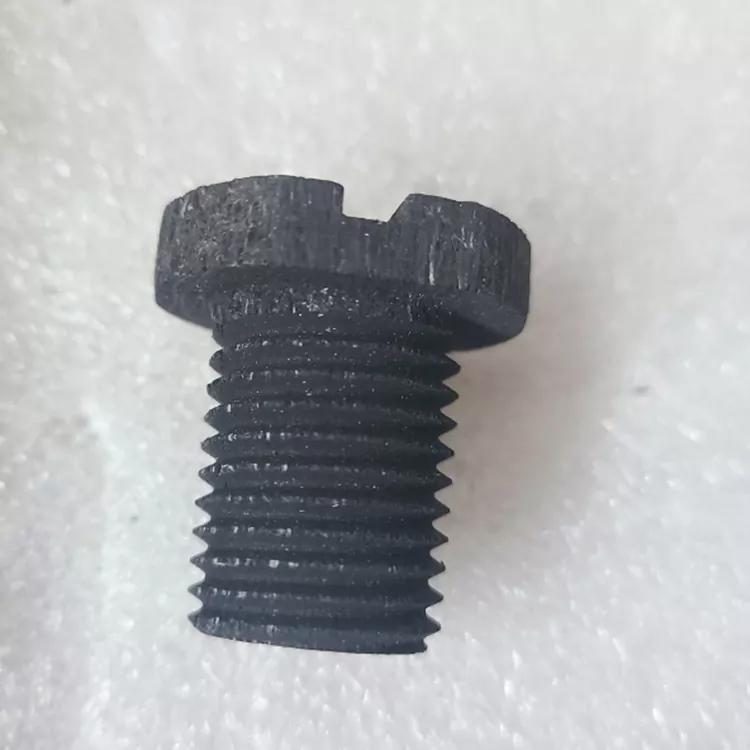

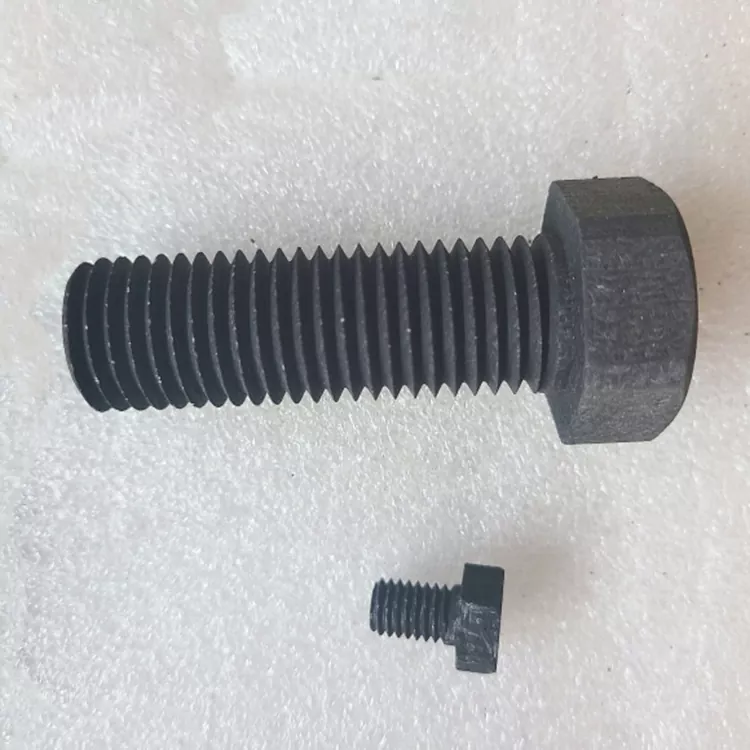

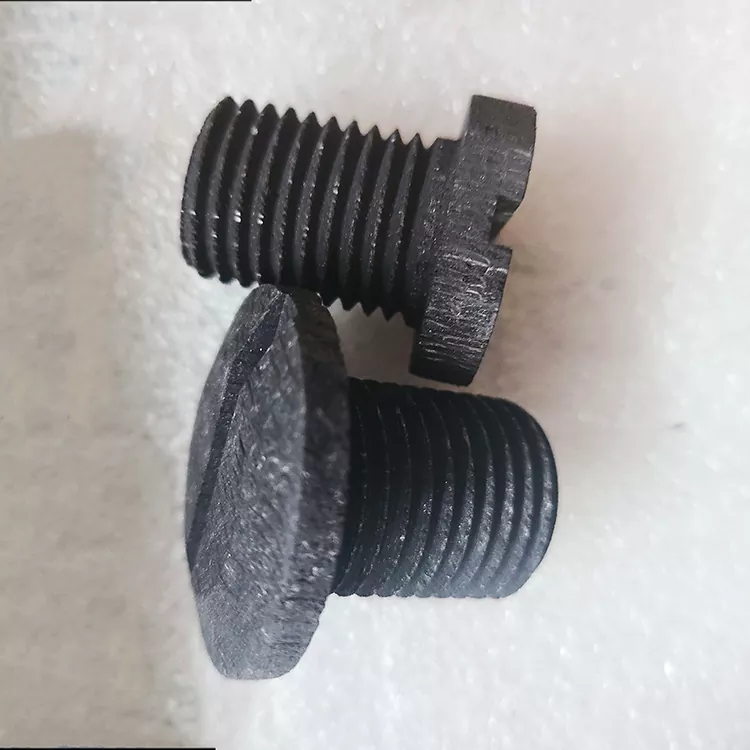

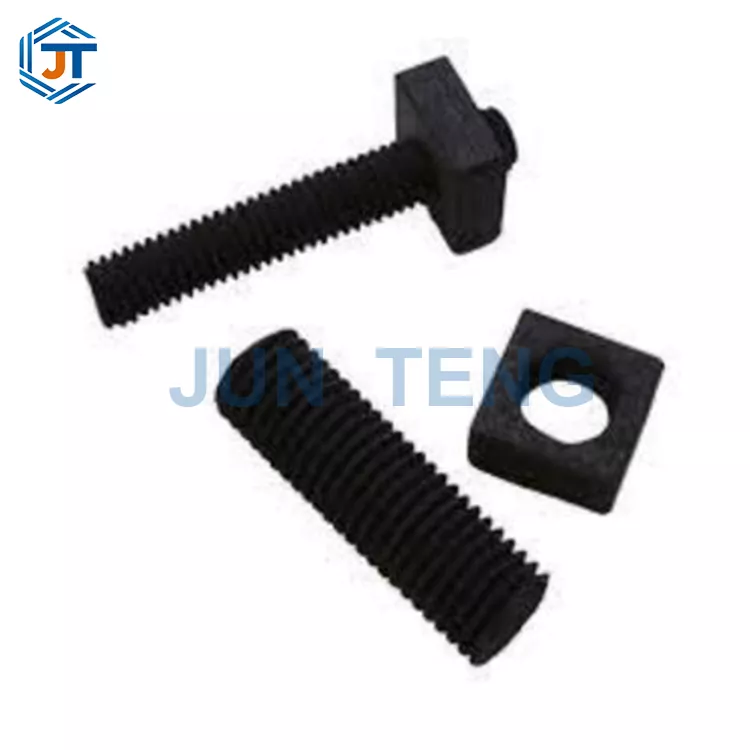

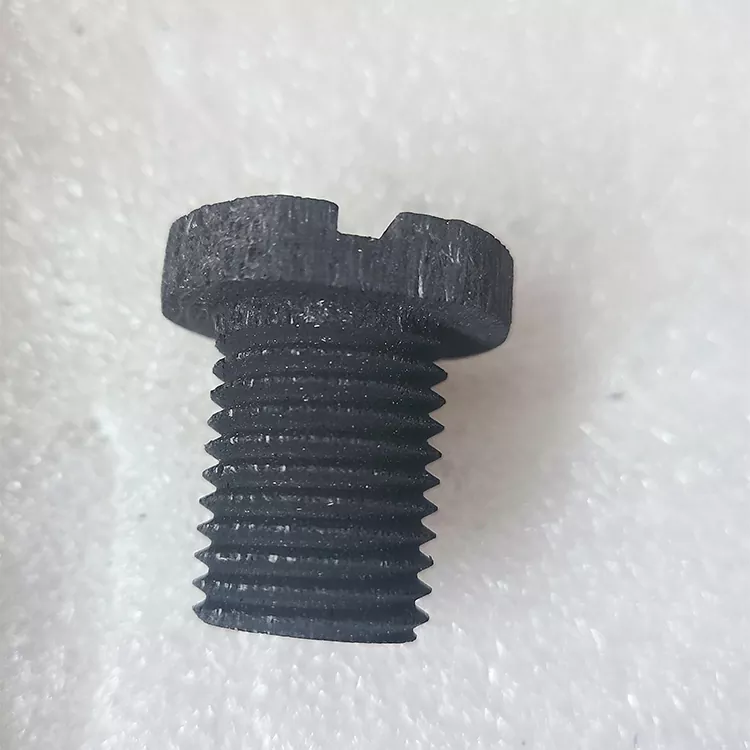

Vis Carbone Carbone

JUN TENG est profondément impliqué dans l'industrie des matériaux composites carbone-carbone depuis 18 ans, opérant en tant que fabricant de sources intégrées couvrant la R&D, le tissage, le moulage, la graphitisation et l'usinage de précision. Nos vis en carbone sont des accessoires de fixation haut de gamme à haute température, fabriqués à partir de préformes tridimensionnelles en fibre de carbone et de composites à matrice de carbone de haute pureté, fondamentalement différents des vis ordinaires en fibre de carbone, des vis en plastique ou des vis métalliques traditionnelles à haute température.

Vis C/C et boulons C/C : quelle est la différence ?

Alors que nos boulons C/C sont conçus pour les applications de fixation à brides et à tête hexagonale robustes avec des diamètres plus grands (généralement M8-M24), les vis C/C couvrent une gamme plus large de types de têtes (tête plate, tête fraisée, tête cylindrique et géométries personnalisées) avec des diamètres plus petits (M3-M16). Les vis sont idéales pour une fixation de précision dans des espaces confinés, des assemblages délicats à champ thermique et des applications nécessitant un montage encastré sans têtes saillantes. Les deux partagent le même système de matériaux en carbone de haute pureté et la même résistance à une température de 2 200 °C, mais les vis offrent une plus grande flexibilité de type tête et sont mieux adaptées à la fixation de plaques minces et aux installations dans des espaces restreints.

Paramètres techniques de base du produit

Avantages essentiels

1. Résistance aux températures ultra élevées : fonctionnement stable à 2 200 °C dans des atmosphères inertes sans fluage ni déformation, éliminant les remplacements fréquents causés par le ramollissement et la fracture des vis métalliques.

2. Faible dilatation thermique pour la compatibilité avec le champ thermique : le coefficient de dilatation thermique (0,8-1,3 × 10⁻⁶/K) correspond aux composants en graphite, maintenant la stabilité du jeu du filetage tout au long des cycles de température.

3. Haute pureté sans contamination métallique : structure entièrement en carbone avec une teneur en cendres ≤ 600 ppm, pas de précipitation d'ions métalliques à haute température, protégeant les plaquettes de silicium et les matériaux semi-conducteurs de la contamination.

Réduction de poids de 4,70 % : densité de seulement 1/5 des vis métalliques traditionnelles, réduisant la charge du four et du champ thermique, prolongeant la durée de vie de l'équipement.

5. Résistance supérieure à la corrosion et aux chocs thermiques : résiste aux cycles de chauffage et de refroidissement répétés sans se fissurer, surpassant les vis en molybdène et en tungstène en termes de rentabilité globale.

Introduction au processus de production

Les vis carbone carbone de Junteng adoptent une technologie de production de précision intégrée entièrement indépendante, avec des couches de contrôle qualité pour garantir des performances stables de chaque lot de produits.

La première étape consiste à utiliser un corps préfabriqué tissé tridimensionnel en fibre de carbone continue 12K pour assurer une superposition continue de fibres et améliorer la résistance structurelle globale ;

La deuxième étape consiste à réaliser plusieurs imprégnations d'asphalte sous vide à haute pression pour remplir les pores internes et améliorer la densité du produit ;

La troisième étape consiste à subir un traitement de carbonisation segmenté à 1 000 ℃ pour solidifier la structure matricielle ;

La quatrième étape consiste à purifier par graphitisation à ultra-haute température à 2 800 ℃ pour éliminer les traces d'impuretés et obtenir des indicateurs de pureté élevée ;

La cinquième étape consiste à utiliser des outils de coupe spéciaux en diamant pour l'usinage de précision CNC des filetages à cinq axes, avec des profils de dents complets sans bords cassés ni bavures, et un engagement précis du filetage sans glissement ;

Enfin, les revêtements anti-oxydation SiC peuvent être personnalisés en fonction des conditions d'exploitation du client afin d'étendre l'utilisation des environnements aérobies.

Scénarios et objectifs d'application

1. Équipements photovoltaïques et énergies nouvelles (M3-M10 recommandés)

Fixation du champ thermique en graphite dans les fours monocristallins et polycristallins, plaques de pression en feutre isolant, fixation des composants en graphite : des vis de petit diamètre permettent une fixation précise dans les espaces confinés du four.

2. Équipement de précision à semi-conducteurs (M3-M8 recommandé)

Fixation interne pour les fours de dépôt CVD, les fours de diffusion sous vide et les fours de traitement thermique de haute pureté : des vis non magnétiques et sans contamination protègent l'intégrité des plaquettes.

3. Traitement thermique industriel à haute température (M6-M16 recommandé)

Fixation pour fours de frittage sous vide, fours de carbonisation et fours de graphitisation : remplace les fixations coûteuses en molybdène.

4. Équipement aérospatial et de recherche (M3-M12 recommandé)

Équipements d'essai sur le terrain thermique à haute température, structures de protection thermique, fours tubulaires à haute température : les vis légères réduisent le poids global de l'assemblage.

Mode d'emploi

1. Nettoyez la poussière à l'intérieur des filetages avant l'assemblage et appliquez une fine couche de poudre lubrifiante en graphite de haute pureté pour réduire l'usure du filetage ;

2. Il est nécessaire d'utiliser une clé dynamométrique pour serrer uniformément, et il est interdit d'utiliser la force brute pour frapper ou installer des canons pneumatiques afin d'éviter la fissuration du filetage ; 3. Il est recommandé d'utiliser des joints en graphite et des joints en carbone, et il est interdit d'appuyer directement sur la tête de vis avec des joints en métal dur ;

4. L'installation de plusieurs vis suit le principe du serrage symétrique et étagé pour éviter les contraintes inégales et les fissures ;

5. La version non revêtue ne convient qu'aux environnements inertes tels que le vide, l'azote, l'argon, etc. La version avec revêtement anti-oxydation SiC doit être sélectionnée pour les conditions aérobies.

Précautions

Les matériaux en carbone appartiennent à des matériaux composites fragiles et il est strictement interdit de subir des chocs, des chutes ou des pressions fortes ; Les produits non revêtus ne peuvent pas être utilisés pendant une longue période dans des environnements atmosphériques supérieurs à 800 ℃, car cela pourrait provoquer des dommages par oxydation ; Il n'est pas recommandé de démonter et de remonter fréquemment, car un démontage multiple userait les filetages et affecterait la précision du montage ; Le stockage doit être maintenu au sec et aéré pour éviter l'absorption d'humidité à long terme, ce qui pourrait provoquer des fissures lors d'une utilisation à haute température ; Il est interdit d'adhérer directement aux pièces métalliques et de les mélanger à haute température pour éviter que la corrosion électrochimique n'affecte leur durée de vie.

Principales préoccupations et solutions des clients

Qualifications et certifications faisant autorité

L'usine possède la certification du système de gestion de la qualité ISO9001 et la certification de normalisation de la production de sécurité ; Le produit est équipé de rapports de tests de performances mécaniques CNAS tiers, de rapports de tests de stabilité à haute température et de rapports de tests de teneur en cendres de pureté ; En tant que fournisseur qualifié de plusieurs sociétés photovoltaïques et de semi-conducteurs cotées, toutes les qualifications peuvent être vérifiées en externe et chaque lot de produits est accompagné de dossiers d'inspection qualité en usine qui peuvent être retracés tout au long du processus.

Foire aux questions

Q1 : Quelle est la différence entre les vis en carbone et les vis en fibre de carbone ordinaires ?

R : Les vis ordinaires en fibre de carbone contiennent de la résine et ont une résistance à la température d'environ 200 ℃ seulement. Ils se décomposent et échouent directement à des températures élevées ; Les vis en carbone sont sans résine, entièrement en carbone et peuvent résister à des températures allant jusqu'à 2 200 ℃. Ce sont des accessoires industriels professionnels haute température et ne peuvent pas être utilisés de manière interchangeable.

Q2 : Peut-il être utilisé directement dans les airs ?

R : Les modèles ordinaires non revêtus ne conviennent que pour les atmosphères sous vide/inertes ; Le revêtement anti-oxydation SiC peut être personnalisé pour une utilisation à haute température dans l'air, avec une résistance maximale à un environnement d'oxydation de 1 600 ℃.

Q3 : Prend-il en charge les tailles non standard personnalisées ?

R : Prend en charge la personnalisation de diverses spécifications spéciales non standard de longueur, d'épaisseur, de tête fraisée, de tête plate et de dents fines, avec une précision d'usinage CNC élevée, adaptée à divers besoins de modification d'équipement.

Q4 : Quelle est la durée de vie approximative ?

R : Les conditions de travail conventionnelles inertes sous vide peuvent être utilisées pendant 12 à 24 mois, tandis que les conditions de travail aérobies de revêtement peuvent être utilisées pendant 6 à 12 mois, avec des conditions de travail stables et des pertes extrêmement faibles.

Garantie des transactions et service après-vente

Garantie de transaction : 18 ans d'exploitation directe depuis l'usine source, aucun intermédiaire pour gagner des différences de prix, avantage de prix départ usine stable à long terme ; Soutenir la signature, la facturation et le cachet de l'entreprise des documents d'appel d'offres ; Soutenez les échantillons gratuits, remboursement complet pour les échantillons non qualifiés ; Les commandes à grande échelle peuvent être signées avec un accord d’assurance qualité. Si la taille ou les performances ne répondent pas aux normes, il peut être retourné ou remplacé. Il prend en charge l’inspection en usine et une traçabilité complète.

Service après-vente : des ingénieurs techniques professionnels fournissent des conseils individuels sur la sélection des conditions de travail et proposent des solutions gratuites de couple d'installation et de processus d'assemblage ; Remplacement gratuit pour les dommages non humains pendant la période de garantie du produit ; Les spécifications standard en stock peuvent être expédiées dans les 48 heures et les commandes personnalisées peuvent être suivies en temps réel pour suivre leur progression ; Fournir des conseils techniques à vie, des solutions de modification et d'adaptation des équipements et une maintenance de suivi régulière pour les anciens clients.
