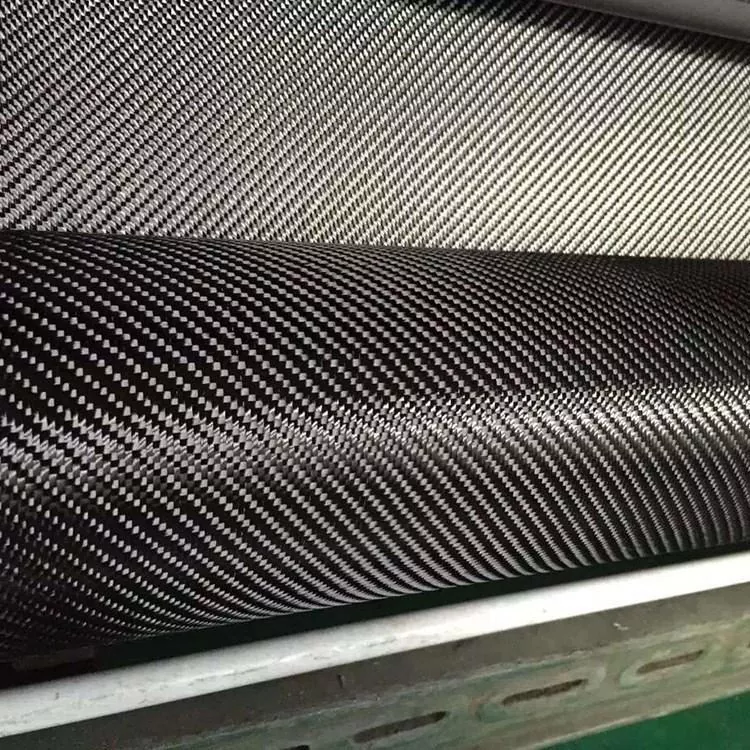

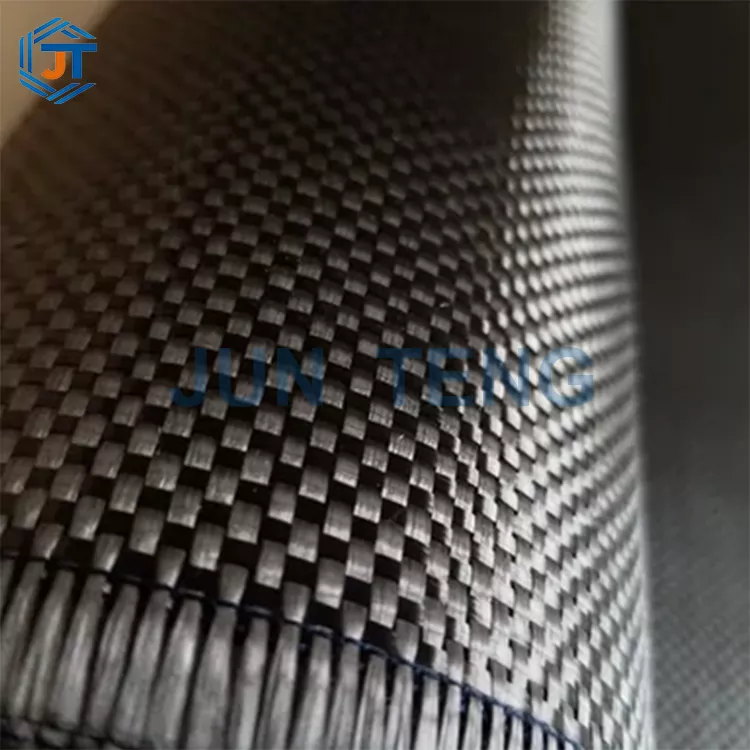

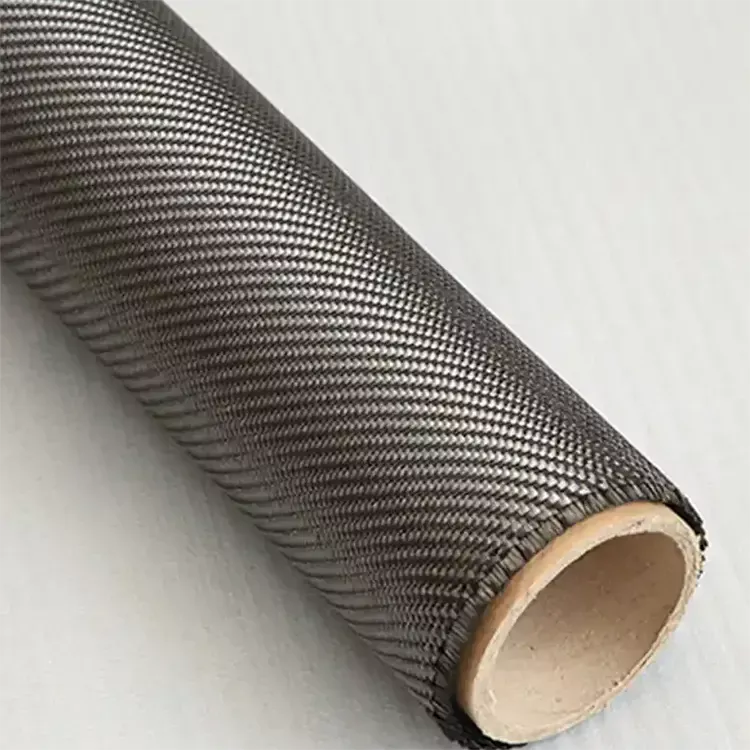

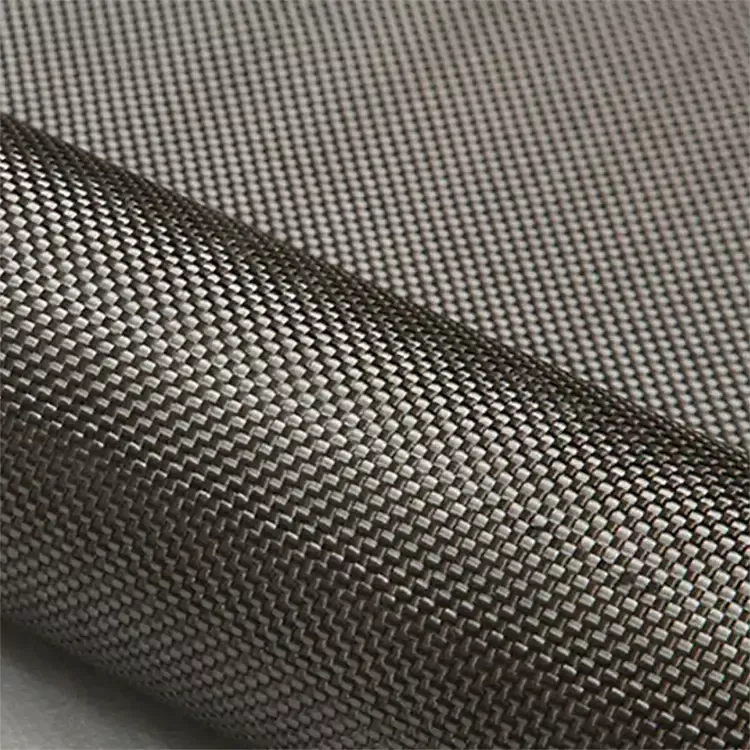

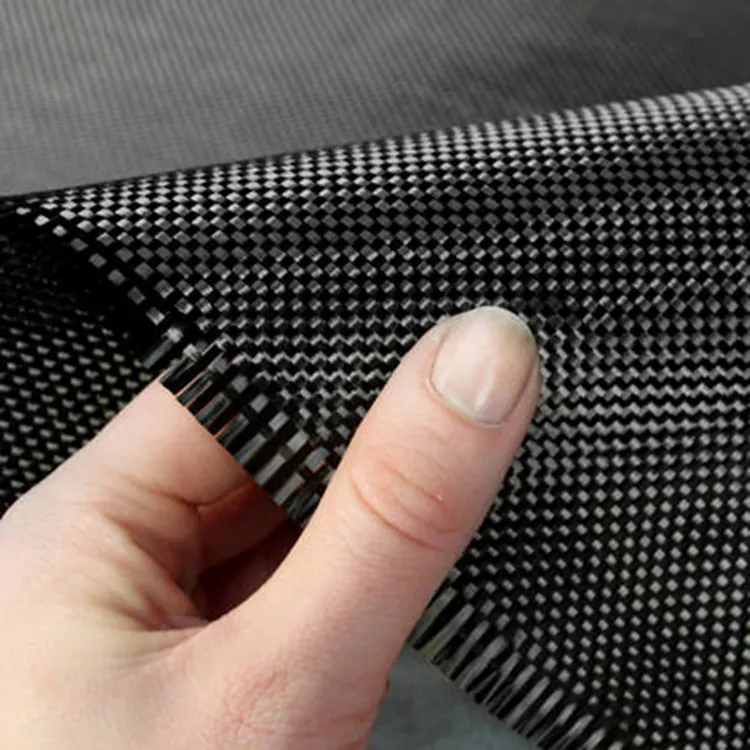

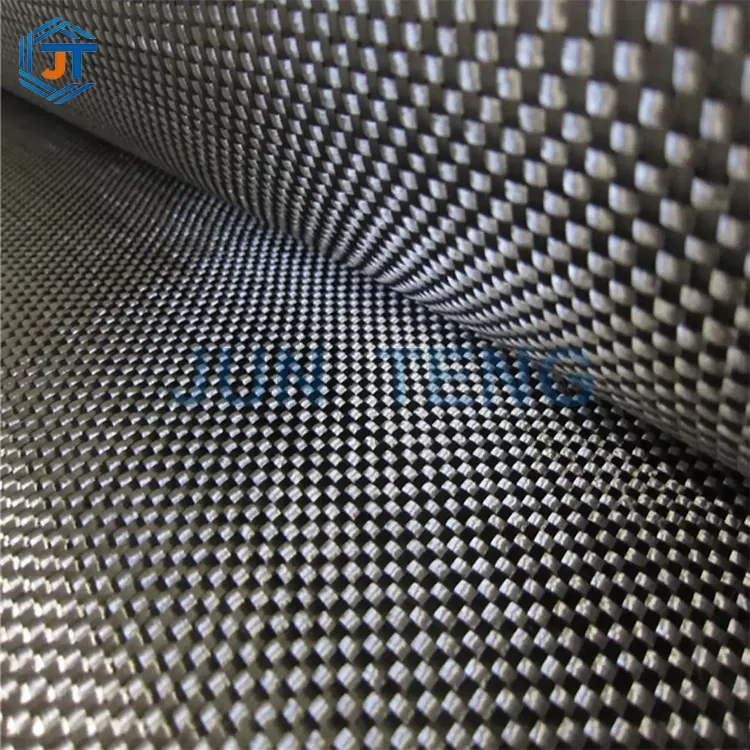

Tissu en fibre de carbone à armure toile bidirectionnelle 3K

Ce tissu de carbone bidirectionnel à armure toile est tissé à partir de filaments 3K, offrant une résistance équilibrée dans les sens chaîne et trame, une surface lisse et dense et une structure stable. Comparé aux tissus fabriqués à partir de filaments 6K ou 12K plus grossiers, le tissage 3K produit une finition de surface plus fine et plus raffinée, ce qui le rend idéal pour les composants esthétiques visibles et les pièces de précision.

Le tissage uni bidirectionnel assure une répartition équilibrée de la charge sur les deux axes, éliminant ainsi les points faibles structurels des tissus unidirectionnels. Il présente une résistance à la traction de 3 650 MPa (chaîne) et 3 620 MPa (trame), une résistance au cisaillement interlaminaire de 92 MPa et une imprégnation rapide de la résine (nécessitant seulement 12 secondes), facilitant une infusion rapide et sans bulles. Le matériau résiste à plus de 5 000 cycles de flexion sans rupture de fibre ni délaminage. Il offre une excellente résistance à la corrosion, à la fatigue et des propriétés légères : il ne pèse qu'un cinquième de celui de l'acier pour une résistance équivalente.

Les spécifications standard incluent des variantes de 200 g et 240 g, avec des options personnalisées allant de 160 g à 400 g ; la largeur standard est de 100 cm, avec des services de refendage disponibles. Les applications incluent les châssis de drones, les composants automobiles, les équipements sportifs, les moules de précision et les pièces structurelles légères. Approvisionnement direct en usine ; Des rapports de test CNAS complets et des certifications ISO/RoHS sont fournis.

Introduction au tissu en fibre de carbone à armure toile bidirectionnelle 3K

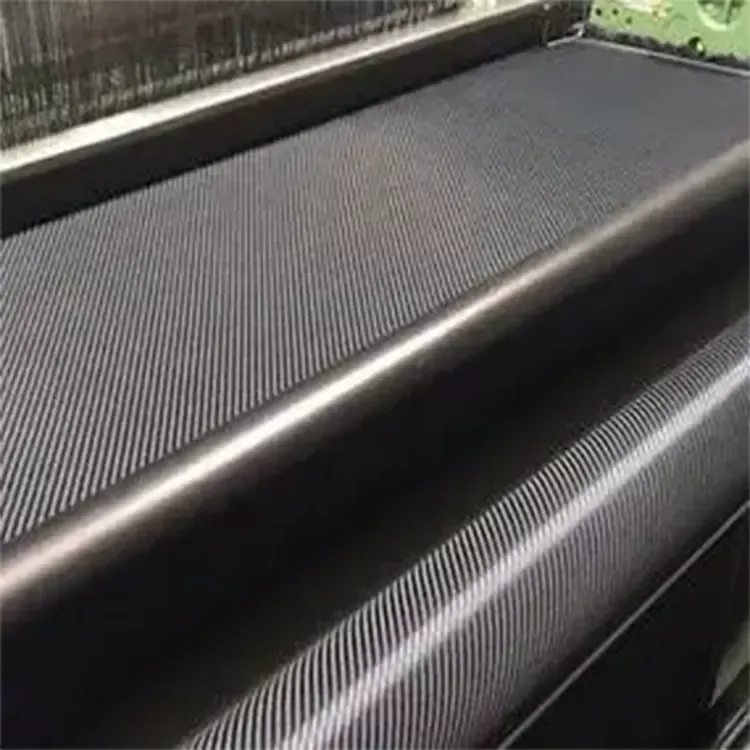

A. Principe du processus de production

3K représente que chaque faisceau de fibres brutes en fibre de carbone contient 3 000 fibres simples. L'armure toile bidirectionnelle adopte une structure de tissage décalée de fils de chaîne et de trame, ce qui en fait le tissu en fibre de carbone le plus largement utilisé et le mieux équilibré du marché. Les fibres sont réparties uniformément dans les directions de latitude et de longitude, sans écart significatif dans les propriétés mécaniques.

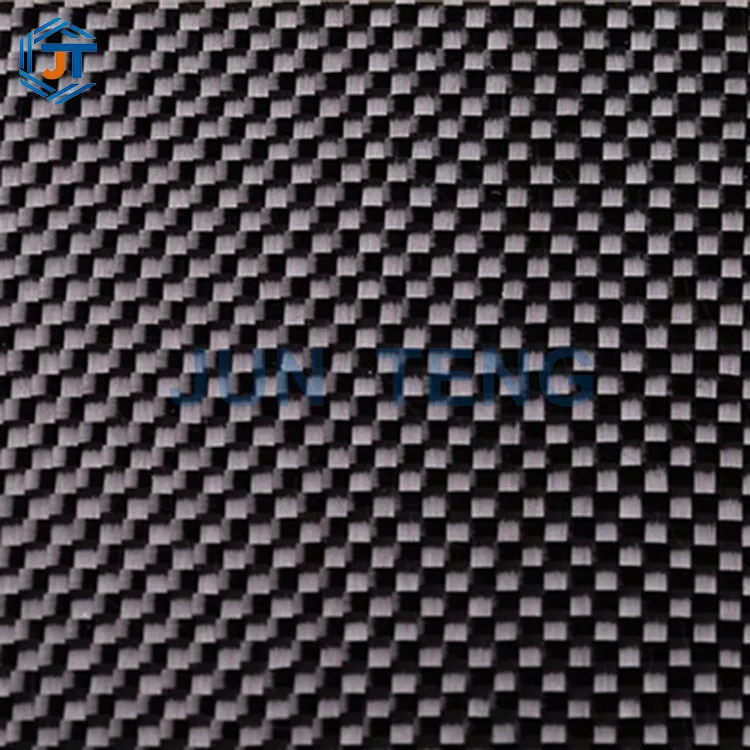

La surface du tissu est lisse et uniforme, avec des pores uniformes. La vitesse d'infiltration de la résine est stable et il n'y a pas de motifs en relief évidents sur la surface du produit fini après moulage. La difficulté des opérations de polissage, de peinture et de revêtement est faible.

Par rapport aux tissus en carbone sergé et satiné, les structures à armure toile ont une plus grande stabilité, une résistance équilibrée à la traction et à la déchirure et sont moins sujettes aux fissures sous contrainte locales ; Comparée aux tissus de carbone à fils grossiers 6K et 12K, la fibre 3K est plus fine et présente une finition de surface plus élevée pour les pièces moulées, ce qui la rend adaptée à la production de pièces extérieures, de moules de haute précision et de petits composants légers.

Le produit résiste à la corrosion acide et alcaline, aux températures élevées et au vieillissement. Il n'y aura pas de problèmes de corrosion des métaux, de vieillissement du plastique et de déformation après une utilisation à long terme. Il présente des avantages exceptionnels en matière de légèreté. Son poids n'est que de 1/5 de celui de l'acier pour la même résistance.

B. Scénarios d'application de base

1. Modification du trafic : capot de voiture en fibre de carbone, panneau intérieur, cache-moyeu de roue, coque de moto, emballage de cadre léger pour véhicules électriques

2. Modèle d'aviation : fuselage de drone, ailes de modèle, cadre d'avion, composants composites expérimentaux de petite aviation

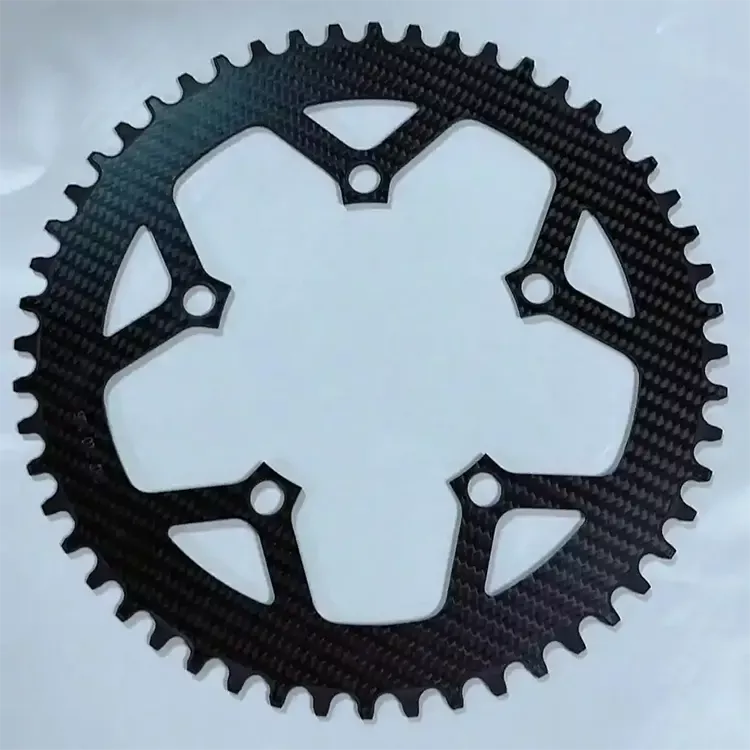

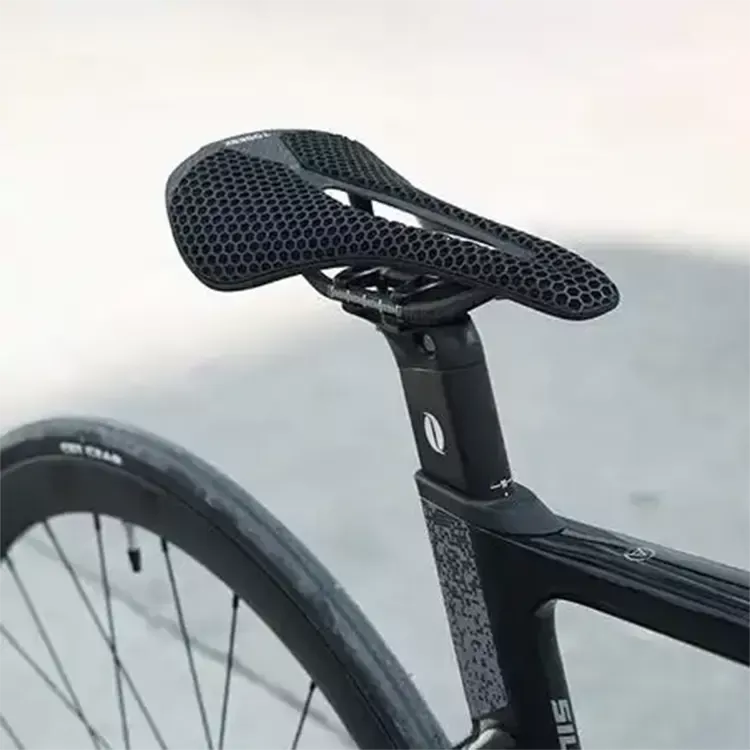

3. Sports de plein air : raquettes en fibre de carbone, cadres de vélo, planches de surf, skis, cannes à pêche, substrats à haute résistance

4. Moules industriels : répliques de moules en matériaux composites, accessoires, revêtements d'équipement résistants à la corrosion et anticorrosion, accessoires d'essai de précision

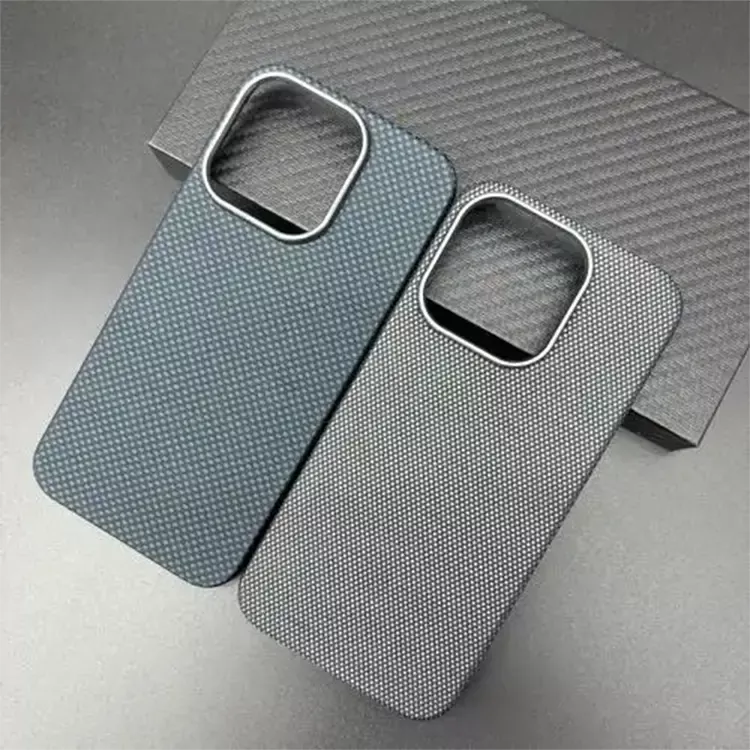

5. Composants structurels d'apparence légère tels que les équipements médicaux, les boîtiers d'instruments haut de gamme et les emballages haut de gamme pour l'artisanat

Tableau des spécifications du produit

Données de performances mesurées par des tiers

Junteng envoie chaque lot de tissu en fibre de carbone à armure toile bidirectionnelle 3K à une agence de test de matériaux tierce pour des tests mécaniques. Un rapport de test complet est joint et expédié avec les marchandises. Les données de test de base sont les suivantes :

1. Équilibre de traction bidirectionnel : la différence entre les forces de traction de chaîne et de trame est ≤ 1,2 %, et il n'y a aucun problème de force unidirectionnelle faible. La pièce formée ne se déforme pas facilement ;

2. Mesure réelle de la résistance au cisaillement intercouche : 92 MPa, pas de délaminage après composite de recouvrement multicouche, excellente stabilité de liaison ;

3. Test de résistance à la corrosion : après trempage dans une solution acide et alcaline pendant 720 heures, l'atténuation de la résistance est inférieure à 3 % et les performances anticorrosion dépassent de loin celles du tissu en fibre de verre ;

4. Test de cycle de fatigue : après 5 000 cycles de flexion alternative, la surface du tissu n'est pas cassée et les fibres ne sont pas étirées, ce qui le rend adapté aux équipements sportifs fréquemment sollicités ;

5. Test de performance de mouillage : il ne faut que 12 secondes pour que la résine époxy soit complètement mouillée à température ambiante, avec une efficacité de traitement élevée et des bulles d'air réduites et des défauts de colle manquants.

Explication des documents de certification de qualification de niveau 1

En tant que fournisseur légitime de matériaux en fibre de carbone pour l'importation et l'exportation, Junteng dispose d'un ensemble complet de qualifications de premier niveau et peut fournir des copies numérisées de toutes les qualifications pour le dédouanement des clients, l'audit d'usine et les appels d'offres de projet.

1. Certificat de dépôt de droits d'importation et d'exportation d'entreprise, qualification d'auto-déclaration en douane ;

2. Rapport de test de propriété mécanique tiers et certification de test de protection de l'environnement ROHS pour les matériaux en fibre de carbone ;

3. Certification du système de gestion de la qualité ISO9001, licence de production de sécurité des matériaux composites industriels ;

4. Exportez des données d'inspection spécifiques, un certificat d'origine et un ensemble complet de modèles de déclaration en douane (assistance gratuite aux clients pour la déclaration en douane) ;

5. Liste des matériaux d'usine de matières premières, rapport de tests spéciaux ignifuges et à faible teneur en halogène (prenant en charge les commandes d'exportation haut de gamme). Tous les documents de qualification sont disponibles en chinois et en anglais, garantissant un dédouanement fluide pour les clients étrangers et réduisant le risque de retenue douanière et d'informations manquantes.

Avantages du service de support unique de JUNTENG Procurement

1. Consultation complète sur les produits : les ingénieurs avant-vente fournissent des solutions de processus gratuites, recommandent le poids et la largeur en fonction de l'utilisation du produit du client et envoient des échantillons gratuits pour tests ; Nous fournissons un ensemble complet de conseils techniques aux clients novices sur le ratio de résine, le processus de stratification et l'opération de durcissement, et répondons aux questions en ligne à tout moment.

2. Assistance pratique au dédouanement du commerce extérieur : la société dispose de sa propre équipe de dédouanement, qui peut gérer l'ensemble complet des documents de dédouanement pour les exportations en conteneurs complets et en vrac. Le certificat d'origine, la facture et la liste de colisage sont unifiés et organisés, sans que les clients aient besoin de se connecter à des sociétés de dédouanement tierces, ce qui simplifie le processus d'exportation et raccourcit le cycle d'expédition.

3. Services de traitement personnalisés flexibles : prise en charge de l'expédition de rouleaux entiers, de la découpe de bandes, du traitement de pré-trempage, du traitement anti-humidité du film, de l'acceptation synchrone des commandes d'échantillons en petits lots et des commandes industrielles en gros lots, avec un seuil de commande minimum bas.

4. Stockage et garantie ponctuelle : avec un inventaire toute l'année de milliers de rouleaux, les spécifications régulières peuvent être expédiées dans les 48 heures et les commandes urgentes peuvent être priorisées pour une livraison accélérée.

Présentation de la marque

Junteng est profondément impliqué dans l'industrie des matériaux composites en fibre de carbone depuis de nombreuses années, en se concentrant sur la recherche et le développement de divers tissus en fibre de carbone, de matériaux pré-imprégnés et de matériaux de support, ainsi que sur l'approvisionnement ponctuel. Il s'agit d'un fournisseur professionnel à chaîne complète qui intègre la sélection des matériaux, les tests d'échantillons, le traitement personnalisé, la déclaration en douane du commerce extérieur et le service après-vente technique.

Notre société possède des qualifications complètes d'importation et d'exportation de premier niveau, un ensemble complet de documents de déclaration en douane, de certification d'inspection de qualité et de licence de production d'entreprise, et est connectée à des milliers d'usines de transformation de matériaux composites, d'usines de modification automobile, d'entreprises de modèles aéronautiques et de fabricants d'équipements sportifs au pays et à l'étranger.

Junteng dispose de son propre atelier d'entreposage et de découpe standardisé, avec des dizaines de tonnes de tissu en fibre de carbone à armure toile double face 3K en stock, sans avoir besoin d'une longue planification de commande ; Équipés d'une équipe d'ingénieurs techniques professionnels, les clients peuvent profiter de services uniques allant de la sélection des matériaux, à l'adaptation de l'épaisseur et du poids, à la consultation sur le processus de moulage, à la production des commandes, à la déclaration en douane et à l'exportation, à la logistique et à la distribution. Nous traitons également l'ensemble des documents de dédouanement pour les clients étrangers, simplifions et rationalisons le processus de dédouanement et réduisons considérablement le temps et le coût des achats du commerce extérieur.

Garantie après-vente, garantie et description complète du service

A. Politique de garantie du produit

1. Garantie matérielle : le tissu en carbone d'usine est exempt de défauts tels que des fils cassés, des fils sautés, des taches d'huile et une déviation excessive de la trame. S'il y a des problèmes de qualité avec la surface du tissu à l'arrivée, des photos seront prises pour vérification et un remplacement ou un échange gratuit sera fourni ;

2. Garantie de taille : l'erreur de longueur et de largeur du produit coupé est contrôlée à ± 0,5 cm, et si l'écart de taille dépasse la norme, le montant total sera sans réexpédition ;

3. Garantie des matières premières : toute la soie brute 3K est livrée avec un certificat de matière. Si de la soie de qualité inférieure ou de faible résistance est mélangée, la commande sera entièrement compensée.

B. Système après-vente sans soucis à processus complet

1. Délai d'objection qualité de 7 jours pour la réception des marchandises : dans les 7 jours suivant la réception des marchandises, si le client découvre des défauts de tissage, un poids inférieur aux normes ou des dommages dus à l'humidité, il peut contacter le service après-vente pour la manipulation ;

2. Spécialiste après-vente exclusif pour les commandes du commerce extérieur : pour les clients étrangers ayant des questions de dommages logistiques ou d'informations sur le dédouanement, une personne dédiée est disponible en ligne 24h/24 et 7j/7 pour vous aider à traiter les réclamations logistiques ;

3. Assistance technique à vie : qu'il s'agisse d'un rachat ou non, les clients peuvent consulter gratuitement des ingénieurs concernant les processus de moulage ultérieurs et les problèmes de correspondance des matériaux ;

4. Emballage résistant à l'humidité : tout le tissu en carbone est scellé avec un film PE imperméable et un tube en papier dur, ce qui le rend moins sujet à l'humidité et au délaminage pendant le transport maritime sur de longues distances, réduisant ainsi les pertes de transport.

Cas d'application réels

Cas 1 : Rénovation sismique d’un bâtiment scolaire – Province du Sichuan

Un bâtiment scolaire en béton armé de 4 étages, construit à l'origine dans les années 1990, nécessitait une mise à niveau sismique pour répondre aux nouveaux codes du bâtiment. L'évaluation structurelle a identifié une résistance au cisaillement insuffisante dans les joints poutres-colonnes et une ductilité inadéquate dans les charpentes en béton. Notre tissu en carbone à armure toile bidirectionnelle 3K a été appliqué sur :

Zones de jointure poutre-colonne : enveloppées dans un tissu à armure toile de 200 g pour améliorer la capacité de cisaillement

Bases de colonnes : revêtement sismique pour améliorer la ductilité et prévenir la rupture fragile

Éléments architecturaux incurvés : une conformabilité étroite garantit une liaison sans vide sur des géométries non standard

Résultat : Après la rénovation, le bâtiment a atteint une performance sismique dépassant les exigences du code de conception de la région. L'école a repris les cours sans interruption structurelle et la fine couche de renfort en carbone n'ajoutait aucun poids significatif à la structure d'origine.

Cas 2 : Renforcement structurel d’un hôpital – Ville côtière

Un bâtiment hospitalier de 6 étages situé dans une zone hautement sismique nécessitait un renforcement sans perturber les opérations médicales quotidiennes. Notre tissu en carbone à armure toile bidirectionnelle 3K a été sélectionné pour sa légèreté d'installation et ses caractéristiques de durcissement rapide :

Plus de 80 joints poutre-colonne renforcés avec un tissu à armure toile de 200 g

Coins incurvés des murs de cisaillement renforcés par des pièces de carbone découpées sur mesure

La construction de nuit a minimisé l'impact sur les services hospitaliers

Résultat : Tous les composants renforcés ont réussi les tests de cisaillement sismique effectués par des tiers avec une augmentation de 35 % de la capacité de charge. Le projet a été achevé 15 jours avant la date prévue et l'hôpital est resté pleinement opérationnel tout au long de la modernisation.

Foire aux questions

T1 : Comment choisir un tissu en fibre de carbone à armure toile bidirectionnelle 3K et un tissu en carbone sergé ?

R : En recherchant la planéité de la pièce, la stabilité structurelle et la production de masse à faible coût, choisissez l'armure toile 3K ; Pour un brillant de surface plus fort et un effet visuel de texture, choisissez des rayures diagonales. Équilibre des forces bidirectionnelles à armure toile, les composants structurels sont recommandés en premier.

Q2 : Les documents de déclaration en douane pour l’exportation à l’étranger sont-ils coûteux et dois-je les gérer moi-même ?

R : Junteng est un fournisseur d'importation et d'exportation de premier niveau, et l'ensemble complet des documents de dédouanement est fourni gratuitement. Le personnel professionnel aide à organiser les documents et les clients n'ont qu'à fournir des informations de base sur la commande sans paiement supplémentaire pour trouver des agents de dédouanement.

Q3 : Pouvons-nous fournir un petit échantillon pour les tests ? L'échantillon est-il facturé ?

R : Prise en charge de l’envoi de petits échantillons de 1㎡et 5㎡. Des frais de matériel de base seront facturés pour les échantillons de spécifications réguliers. Après avoir passé une commande officielle, les frais d'échantillonnage peuvent être déduits du paiement. Les ingénieurs fourniront des instructions de référence pour le processus de moulage correspondant.

Q4 : Quelles conditions sont requises pour stocker le tissu en carbone et est-il sujet aux dommages causés par l'humidité ?

R : Les emballages scellés non ouverts peuvent être stockés dans un endroit frais et sec. Il est recommandé de l'utiliser dans la semaine après ouverture. Le stockage à long terme peut être associé à des sacs résistants à l'humidité, car l'effet d'infiltration de résine diminuera et affectera la résistance du produit fini.

Q5 : Existe-t-il une remise échelonnée pour les achats en gros et quelle est la durée du cycle de livraison ?

R : Mettez en place des remises échelonnées pour les achats en gros de rouleaux entiers et de conteneurs complets. Les spécifications ponctuelles standard peuvent être expédiées dans les 48 heures, tandis que les commandes personnalisées de poids et de largeur de porte peuvent être livrées dans un délai de 7 à 10 jours ouvrables. Pour les commandes de commerce extérieur, le remorquage et le dédouanement peuvent être organisés simultanément.

Q6 : Les normes environnementales du produit peuvent-elles répondre aux exigences d’exportation de l’Europe et de l’Amérique ?

R : Tous les tissus en carbone 3K en stock sont livrés avec un rapport de tests environnementaux ROHS, sans métaux lourds nocifs, répondent aux normes environnementales d'importation de l'UE et de l'Amérique du Nord et ne présentent aucune barrière environnementale lors du dédouanement.

JUN TENG se spécialise dans la fourniture de tissus en fibre de carbone à armure toile bidirectionnelle 3K de haute qualité, s'appuyant sur des années d'expérience dans l'approvisionnement industriel, des qualifications complètes d'importation et d'exportation de premier niveau, des services complets de conseil et de dédouanement à guichet unique, ainsi qu'une assurance qualité et un service après-vente à long terme, tout en répondant également aux besoins des achats industriels nationaux et des exportations transfrontalières du commerce extérieur. Les spécifications du stock sont complètes, prenant en charge la découpe et la personnalisation personnalisées. Les données mécaniques mesurées par des tiers sont transparentes et traçables, et l'ensemble complet des rapports de qualification est fourni avec les marchandises.

Si vous avez besoin de tests d'échantillons, de sélection de spécifications et de devis d'exportation de conteneurs complets, vous pouvez contacter notre consultant technique en ligne à tout moment pour suivre l'ensemble du processus d'approvisionnement en tête-à-tête, réalisant ainsi un approvisionnement sans souci, un dédouanement pratique et un service après-vente sans souci.
